| 传力接头是泵、阀门等设备与管道连接的新产品，通过全螺纹螺柱把它们连接起来，使其成为一个整体，并有一定的位移量，这样可以在安装维修时，根据现场安装尺寸进行调整，在工作时，可以把轴向推力传递至整个管道。这样不仅提高工作效率，而且对泵、阀门等设备起到一定保护作用。 |

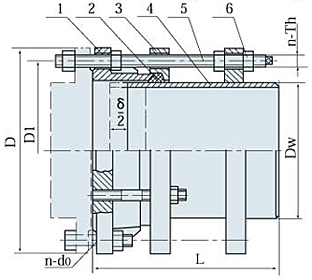

C-1、CF(VSSJAFG)型单法兰松套传力接头
|
|
|
|
序号 |
名称 |
数量 |
材料 |
|
1 |
本体 |
1 |
QT400-15，Q235A |
|
2 |
密封圈 |
1 |
NBR,NR,FPM |
|
3 |
压盖 |
1 |
QT400-15，Q235 |
|
4 |
短管法兰 |
1 |
Q235A,20,16Mn |
|
5 |
螺柱 |
n |
Q235A,35,1Cr18Ni9Ti |
|
6 |
螺母 |
5n |
Q235A,35,1Cr18Ni9Ti |
|
公称通径
DN |
管子外径
DW |
外形尺寸
L |
外形尺寸
δ |
法兰连接尺寸
|
|||||||
|
0.6MPa
|
1.0MPa
|
||||||||||
|
D
|
D1
|
n-Th
|
n-d0
|
D
|
D1
|
n-Th
|
n-d0
|
||||
|
65
|
76
|
400
|
40
|
160
|
130
|
4-M12
|
/
|
185
|
145
|
4-M16
|
/
|
|
80
|
89
|
190
|
150
|
4-M16
|
/
|
200
|
160
|
4-M16
|
4-Φ18
|
||
|
100
|
114
|
210
|
170
|
220
|
180
|
||||||
|
125
|
140
|
240
|
200
|
4-M16
|
4-Φ18
|
250
|
210
|
||||
|
150
|
168
|
265
|
225
|
285
|
240
|
4-M20
|
4-Φ22
|
||||
|
200
|
219
|
320
|
280
|
340
|
295
|
||||||
|
250
|
273
|
375
|
335
|
6-M16
|
6-Φ18
|
395
|
350
|
6-M20
|
6-Φ22
|
||
|
300
|
325
|
420
|
50
|
440
|
395
|
6-M20
|
6-Φ22
|
445
|
400
|
||
|
350
|
377
|
490
|
445
|
505
|
460
|
8-M20
|
8-Φ22
|
||||
|
400
|
426
|
540
|
495
|
8-M20
|
8-Φ22
|
565
|
515
|
8-M24
|
8-Φ27
|
||
|
450
|
480
|
595
|
550
|
615
|
565
|
10-M24
|
10-Φ27
|
||||
|
500
|
530
|
645
|
600
|
10-M20
|
10-Φ22
|
670
|
620
|
||||
|
600
|
630
|
440
|
755
|
705
|
10-M24
|
10-Φ27
|
780
|
725
|
10-M27
|
10-Φ30
|
|
|
700
|
720
|
860
|
810
|
12-M24
|
12-Φ27
|
895
|
840
|
12-M27
|
12-Φ30
|
||
|
800
|
820
|
600
|
60
|
975
|
920
|
12-M27
|
12-Φ30
|
1015
|
950
|
12-M30
|
12-Φ33
|
|
900
|
920
|
1075
|
1020
|
1115
|
1050
|
14-M30
|
14-Φ33
|
||||
|
1000
|
1020
|
1175
|
1120
|
14-M27
|
14-Φ33
|
1230
|
1160
|
14-M33
|
14-Φ36
|
||
|
1200
|
1220
|
620
|
1405
|
1340
|
16-M30
|
16-Φ33
|
1455
|
1380
|
16-M36
|
16-Φ39
|
|
|
1400
|
1420
|
1630
|
1560
|
18-M33
|
18-Φ36
|
1675
|
1590
|
18-M39
|
18-Φ42
|
||
|
1600
|
1620
|
630
|
1830
|
1760
|
20-M33
|
20-Φ36
|
1915
|
1820
|
20-M45
|
20-Φ48
|
|
|
1800
|
1820
|
2045
|
1970
|
22-M36
|
22-Φ39
|
2115
|
2020
|
22-M45
|
22-Φ48
|
||
|
2000
|
2020
|
650
|
2265
|
2180
|
24-M39
|
24-Φ42
|
2325
|
2230
|
24-M45
|
24-Φ48
|
|
|
2200
|
2220
|
2475
|
2390
|
26-M39
|
26-Φ42
|
2550
|
2440
|
26-M52
|
26-Φ56
|
||
|
2400
|
2420
|
2685
|
2600
|
28-M39
|
28-Φ42
|
2760
|
2650
|
28-M52
|
28-Φ56
|
||
|
2600
|
2620
|
750
|
80
|
2905
|
2810
|
30-M45
|
30-Φ48
|
2960
|
2850
|
30-M52
|
30-Φ56
|
|
2800
|
2820
|
3115
|
3020
|
32-M45
|
32-Φ48
|
3180
|
3070
|
32-M52
|
32-Φ56
|
||
|
3000
|
3020
|
3315
|
3220
|
34-M45
|
34-Φ48
|
3405
|
3290
|
34-M56
|
34-Φ60
|
||
|
3200
|
3220
|
3525
|
3430
|
36-M45
|
36-Φ48
|
/
|
/
|
/
|
/
|
||
|
3400
|
3420
|
3735
|
3640
|
38-M45
|
38-Φ48
|
/
|
/
|
/
|
/
|
||
|
3600
|
3620
|
3970
|
3860
|
40-M52
|
40-Φ56
|
/
|
/
|
/
|
/
|
||
